模具設計是機械生產的第一步，是決定機械性能的最主要的因素。為了滿足機械產品性能的高要求，在模具設計中大量采用計算機技術進行輔助設計和系統分析，小編帶你盤點目前世界上最常用的五款模具設計軟件。

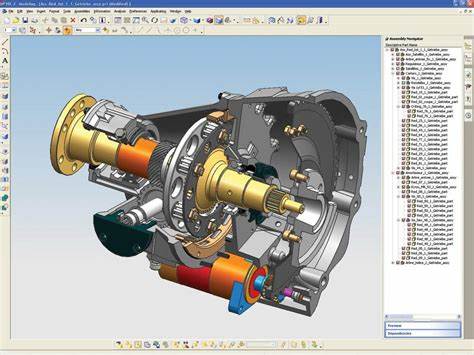

1.Unigraphics NX（Siemens）簡稱：UG

UG（Unigraphics NX）是Siemens PLM Software公司出品的一個產品工程解決方案，它為用戶的產品設計及加工過程提供了數字化造型和驗證手段。Unigraphics NX針對用戶的虛擬產品設計和工藝設計的需求，提供了經過實踐驗證的解決方案。

UG的開發始于1969年，它是基于C語言開發實現的。UGNX是一個在二維和三維空間無結構網格上使用自適應多重網格方法開發的一個靈活的數值求解偏微分方程的軟件工具。

UG是一個交互式CAD/CAM（計算機輔助設計與計算機輔助制造）系統，它功能強大，可以輕松實現各種復雜實體及造型的建構。它在誕生之初主要基于工作站，但隨著PC硬件的發展和個人用戶的迅速增長，在PC上的應用取得了迅猛的增長，已經成為模具行業三維設計的一個主流應用。

利用NX建模，工業設計師能夠迅速地建立和改進復雜的產品形狀，并且使用先進的渲染和可視化工具來最大限度地滿足設計概念的審美要求。

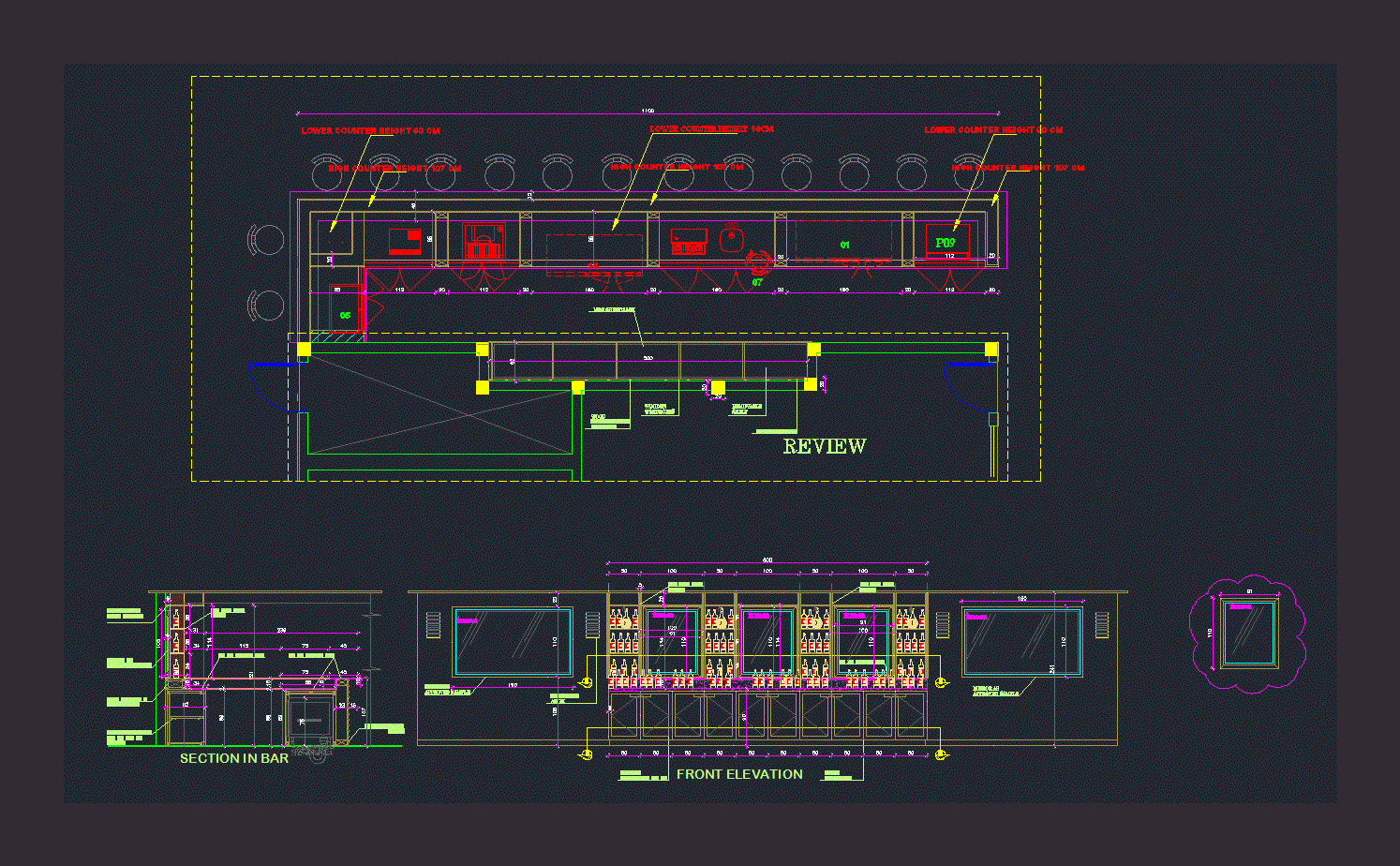

2 .AutoCAD（歐特克）簡稱：CAD

AutoCAD軟件是歐特克公司（Autodesk）首次于1982年開發的一款自動計算機輔助設計（CAD）軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計，現已成為國際上廣為流行的繪圖工具。通過它無需懂得編程，即可自動制圖，可以用于土木建筑，裝飾裝潢，工業制圖，工程制圖，電子工業，服裝加工等多方面領域。

AutoCAD盡管有強大的圖形功能，但表格處理功能相對較弱，而在實際工作中，往往需要在AutoCAD中制作各種表格，如工程數量表等，如何高效制作表格，是一個很實用的問題。經過探索，可以先在Excel中制完表格，復制到剪貼板，然后再在AutoCAD環境下選擇edit菜單中的Paste special，選擇作為AutoCADEntities，確定以后，表格即轉化成AutoCAD實體，用explode炸開，即可編輯其中的線條及方字，非常方便。

從AutoCAD 2017開始，該系統提供了強大的新工具，用于創建和編輯中心線與中心標記?？梢詮摹白⑨尅惫δ軈^(qū)選項卡訪問“中心標記”和“中心線”工具。AutoCAD 2017 提供了一個新的三維圖形子系統，穩定性和性能都得到了改善。使用視覺樣式查看和動態觀察大型三維模型時不會經歷自適應降級，因?yàn)樗鼤诮换ナ斤@示操作期間自動關閉視覺特征，以便維持可接受的幀速率。

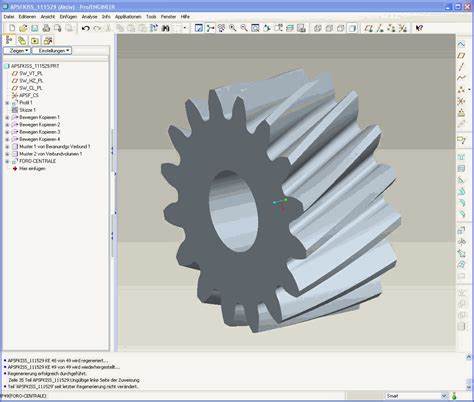

3.Pro/Engineer（PTC）簡稱：Pro/E

Pro/Engineer操作軟件是美國參數技術公司（PTC）旗下的CAD/CAM/CAE一體化的三維軟件。Pro/Engineer軟件以參數化著稱，是參數化技術的最早應用者，在目前的三維造型軟件領域中占有著重要地位。Pro/Engineer作為當今世界機械CAD/CAM/CAE領域的新標準而得到業界的認可和推廣，是現今主流的CAD/CAM/CAE軟件之一，特別是在國內產品設計領域占據重要位置。

Pro/Engineer第一個提出了參數化設計的概念，并且采用了單一數據庫來解決特征的相關性問題。所謂單一數據庫，就是工程中的資料全部來自一個庫，使得每一個獨立用戶在為一件產品造型而工作，不管他是哪一個部門的。換言之，在整個設計過程的任何一處發生改動，亦可以前后反應在整個設計過程的相關環節上。

另外，Pro/Engineer采用模塊化方式，用戶可以根據自身的需要進行選擇，而不必安裝所有模塊。Pro/E的基于特征方式，能夠?qū)⒃O(shè)計至生產全過程集成到一起，實現并行工程設計。它不但可以應用于工作站，而且也可以應用到單機上。

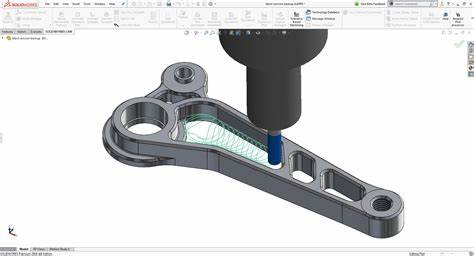

4.SolidWorks（達索）

SolidWorks軟件是世界上第一個基于Windows開發的三維CAD系統。其易用和友好的界面，能夠在整個產品設計的工作中，SolidWorks完全自動捕捉設計意圖和引導設計修改。在SolidWorks的裝配設計中可以直接參照已有的零件生成新的零件。不論設計用“自頂而下”方法還是“自底而上”的方法進行裝配設計，SolidWorks都將以其易用的操作大幅度地提高設計的效率。

SolidWorks Premium 提供了強大易用的功能，它可以自動完成任務、理順工作流程并幫助您快速定義和驗證設計的形狀、配合和功能。作為 SOLIDWORKS 產品開發解決方案（涵蓋設計、仿真、可持續性、技術交流 和 數據管理）的組成部分，SolidWorks Premium 提供專門工具支持創新設計，從而有助于您更高效工作并作出更好的設計決策。

SolidWorks 正應用于整個模具/工具和沖壓行業中。同樣重要的是，SolidWorks 持續成為全球塑料零件設計者選擇的 CAD 系統，因而允許模具設計師直接使用 SolidWorks 原模型來修復諸如拔模和圓角等問題?？蛻籼岢龅娜魏胃膶⒑翢o遺漏地更新到模具設計和圖紙中。

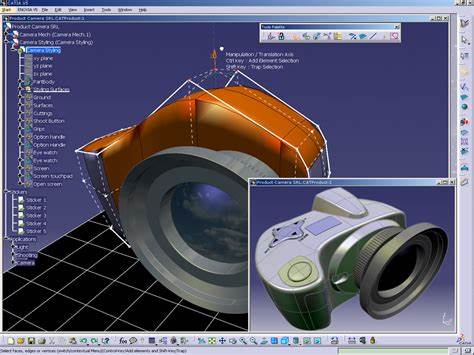

5.CATIA（達索）

CATIA是達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分，它可以幫助制造廠商設計他們未來的產品，并支持從項目前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。自1999年以來，市場上廣泛采用他的數字樣機流程，從而使之成為世界上最常用的產品開發系統。

CATIA擁有先進的混合建模技術，無論是實體建模還是曲面造型，由于CATIA提供了智能化的樹結構，用戶可方便快捷的對產品進行重復修改，即使是在設計的最后階段需要做重大的修改，或者是對原有方案的更新?lián)Q代，對于CATIA來說，都是非常容易的事。其方便的解決方案，迎合所有工業領域的大、中、小型企業需要。系列產品在八大領域里提供3D設計和模擬解決方案，包括：汽車、航空航天、船舶制造、廠房設計（主要是鋼構廠房）、建筑、電力與電子、消費品和通用機械制造。

CATIA的競爭對手包括UGNX，Pro/E，Topsolid，Cimatron。其中UGNX和Pro/E與CATIA可謂三分天下。目前CATIA在設計與工程軟件中占有最多的市場份額。這來源于其如此強大的客戶來源和軍工背景，以及IT老大IBM的全球銷售合作。

6.creo

Creo是美國PTC公司于2010年10月推出CAD設計軟件包。Creo是整合了PTC公司的三個軟件Pro/Engineer的參數化技術、CoCreate的直接建模技術和ProductView的三維可視化技術的新型CAD設計軟件包，是PTC公司閃電計劃所推出的第一個產品。

Creo 是一個可伸縮的套件，集成了多個可互操作的應用程序，功能覆蓋整個產品開發領域。Creo 的產品設計應用程序使企業中的每個人都能使用最適合自己的工具，因此，他們可以全面參與產品開發過程。除了 Creo Parametric 之外，還有多個獨立的應用程序在 2D 和 3D CAD 建模、分析及可視化方面提供了新的功能。Creo 還提供了空前的互操作性，可確保在內部和外部團隊之間輕松共享數據 。

總結一下： 模具行業用UG的多，做電子產品的PROE多，做設備的SW多，CATIA在汽車行業比較多。畫圖是一方面，關鍵是要懂工藝，懂生產，怎么畫合理。
