沖壓模具設計師，產品展開屬于必備技能?？蛻籼峁┮粋€3D產品圖或者PDF尺寸公差圖后，我們需要對產品工藝分析后確定模具結構類型、定料、模具報價等。

為了獲得產品原始尺寸規格，必須要將現有的產品進行展開，以得到產品初始大小。

產品展開原則

其實，產品需要得到原始尺寸，需要真正計算的部分只有變形區域（折彎位置）。其余平面尺寸不變，因此無需計算。通常將折彎位置需要計算的長度稱為：補償量，用字母K表示。

產品展開尺寸=直段+直段+補償量

補償量K計算方法

不同材料、不同料厚、不同角度、不同折彎內圓弧對補償量的影響都非常大，在計算時需要進行全方位考慮。

補償量并非固定不變，而是通過多年的模具實踐總結出來的一套公式。在產品的折彎過程中，靠近內側材料與靠近材料外側變化為，內側壓縮、外側拉伸。

因此，人為的認定這其中某一區域為既不壓縮也不拉伸區域，將這區域稱為：中性層，用字母λ表示。

中性層計算方法

中性層位置的選擇需要根據不同的情況確定，通常按：料厚、折彎角度、折彎內圓弧進行取值，各種計算方法如下表：

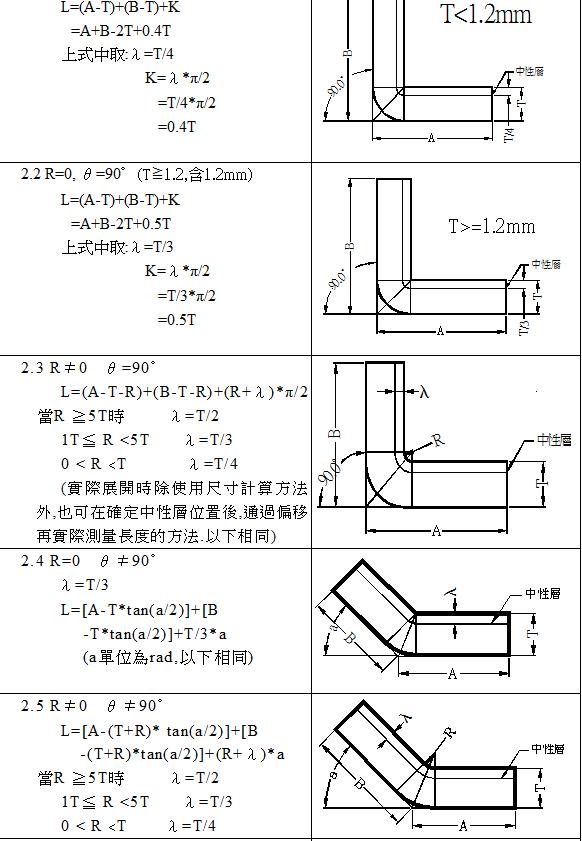

中性層、補償量計算公式

中性層、補償量計算公式

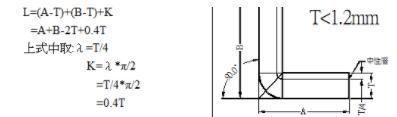

例：某產品折彎角度為90°，測量折彎內R為尖角，材料厚度為0.5，則該折彎位置補償量是多少？

答：根據公式

則：K=0.4*T=0.4*0.5=0.2mm

該位置補償量為0.2。

以上公式為富士康通用計算公式，需要靈活運用，通常結合折彎工藝進行計算，而并非生搬硬套。這也是為什么很多朋友有公式，計算出來總差距較大的主要原因。

對于產品展開，大家還有別的方法嗎？

（拒絕說3D展開）

轉載自“CAD壹楊老師”

編輯：江工
