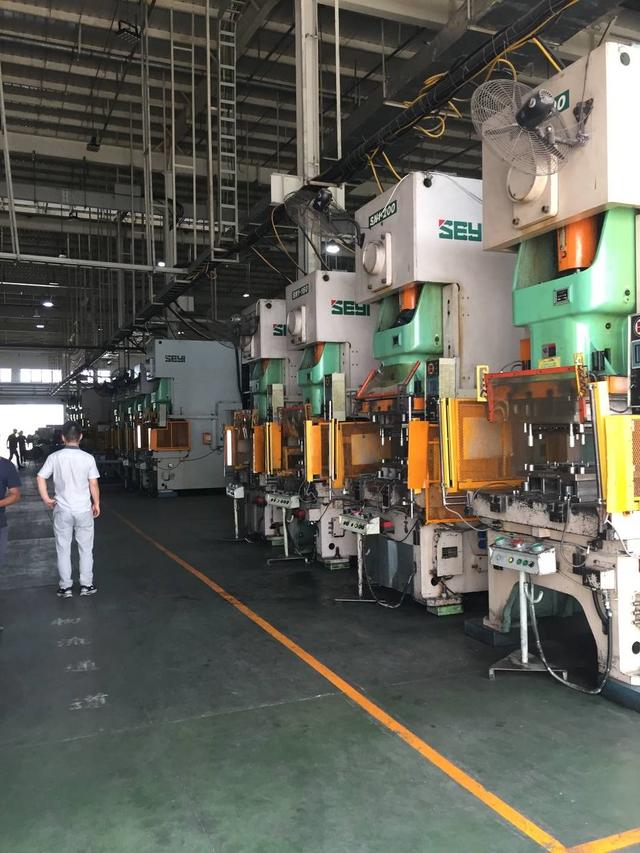

模具噸位合理選擇至關重要，噸位過大會造成浪費“殺雞用牛刀”，選擇過小則無法順利量產。

合理噸位其實可以計算出來，只要將模具中各種力相加后得到總和及可算出合理噸位值。

模具中常見力包括：沖裁力、壓料力、脫料力、折彎力、拉伸力等。

沖裁力：使材料分離的力，占所有力的大部分，也是噸位計算的核心指標。不過，沖裁力并非一成不變，在沖壓過程中力的變化比較明顯。

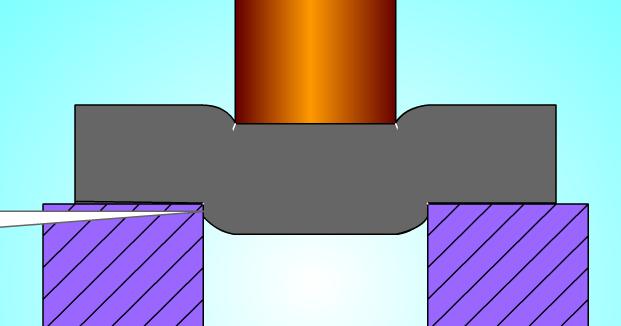

從沖頭接觸材料開始，沖裁力不斷增大，直到材料出現塌陷約1/3T位置達到最大值，然后材料斷裂，沖裁力以此減少。在計算沖裁力時，只需要計算最大值即可。

實戰計算沖裁力

公式：P=L*T*K

P：沖裁力、單位為牛（N）

L：沖裁總周長、單位為毫米

T：沖裁料厚、單位為毫米

K：材料抗剪系數、單位為N/mm²，普通鐵料系數為330，不銹鋼為660

例如：材質為普通鐵料，料厚T=1mm，需要沖裁的總長×寬為300×500，沖裁力該怎么計算？

解：

P=L*T*K

L=(300+500)×2=1600mm

T=1mm

K=330

P=1600×1×330=528000N≈52.8t

單位換算：1Kg=9.8N≈10N、1t=1000Kg≈10000N

實戰計算折彎力

公式：P1=0.43*T*L1*K1

P1：折彎力、單位為牛（N）

L1：折彎長、單位為毫米

T：沖裁料厚、單位為毫米

K1：材料抗拉系數、單位為N/mm²，普通鐵料系數為300~350，不銹鋼為350~400

（計算方法同上）

實戰計算壓料力

公式：P2=0.33*P1

P1：折彎力、單位為牛（N）

實戰計算脫料力

公式：P3=0.05*P1

P1：折彎力、單位為牛（N）

實戰計算噸位

公式：D=1.3*P/10000

P：沖裁力、單位為牛（N）

注：1.3為預留噸位，不能剛好計算完整。

對于模具壓力機噸位的選擇，大家會算了嗎？？？？
